エアロゾル技術は、現代の消費者向けパッケージングおよび産業用途に不可欠な部分となっています。消臭剤やヘアスプレーなどのパーソナルケア用品から、消毒剤などの家庭用品、さらには重要な自動車製剤や医薬品製剤に至るまで、エアロゾル システムは便利で制御された効率的な送達メカニズムを提供します。すべてのエアゾール容器の中心となるのは、高度に設計され、精密に完成したコンポーネントです。 の エアゾールバルブ .
消費者はボタンを押すだけの操作を経験しますが、エアロゾルバルブの基本的な機械的動作には、圧力差、材料科学、および流体力学の高度な相互作用が含まれます。この包括的な技術ガイドでは、エアゾール バルブとは何なのかを正確に分析し、その中核コンポーネントを詳しく分析し、その動作メカニズムを調査し、今日世界の業界で使用されている主なタイプを見ていきます。
1. 概念の理解: エアゾールバルブとは何ですか?
エアゾールバルブは、エアゾール容器を密閉し、内容物の分配を調整するように設計された機械装置です。液体を上方に吸引するために物理的な機械的ポンピングに依存する従来のポンプ スプレーとは異なり、エアロゾル システムは事前に加圧された環境です。バルブはゲートキーパーとして機能し、製品濃縮物と液化または圧縮ガス推進剤の揮発性混合物を阻止します。
バルブが作動すると（押し下げるか傾けると）、きれいな通路が開きます。缶の内圧は外部の大気圧に比べて非常に高いため、製品は弁機構を介して激しく、あるいは滑らかに上方に押し上げられます。バルブの形状により、細かいミスト、粗いスプレー、豊かな泡、安定した流れなど、製品がどのように放出されるかが正確に決まります。
差圧の原理
システム全体は、基本的な物理方程式に基づいて機能します。 ΔP = P 内部 −P 外部 。限り P 内部 よりも大きいままです P 外部 (大気圧)、バルブの機械的バリアが壊れた瞬間に、流体は出口オリフィスに向かって自然に加速します。
2. エアゾールバルブの構造: 主要コンポーネント
標準的なエアロゾル バルブは、外側から見るとコンパクトに見えますが、信じられないほど厳しい公差 (多くの場合ミクロン単位) で製造された複数のサブコンポーネントから組み立てられています。単一のコンポーネントに障害が発生すると、缶の漏れ、システムの詰まり、またはスプレー性能の低下が発生します。以下は、古典的なエアロゾル バルブ アセンブリの構造柱です。

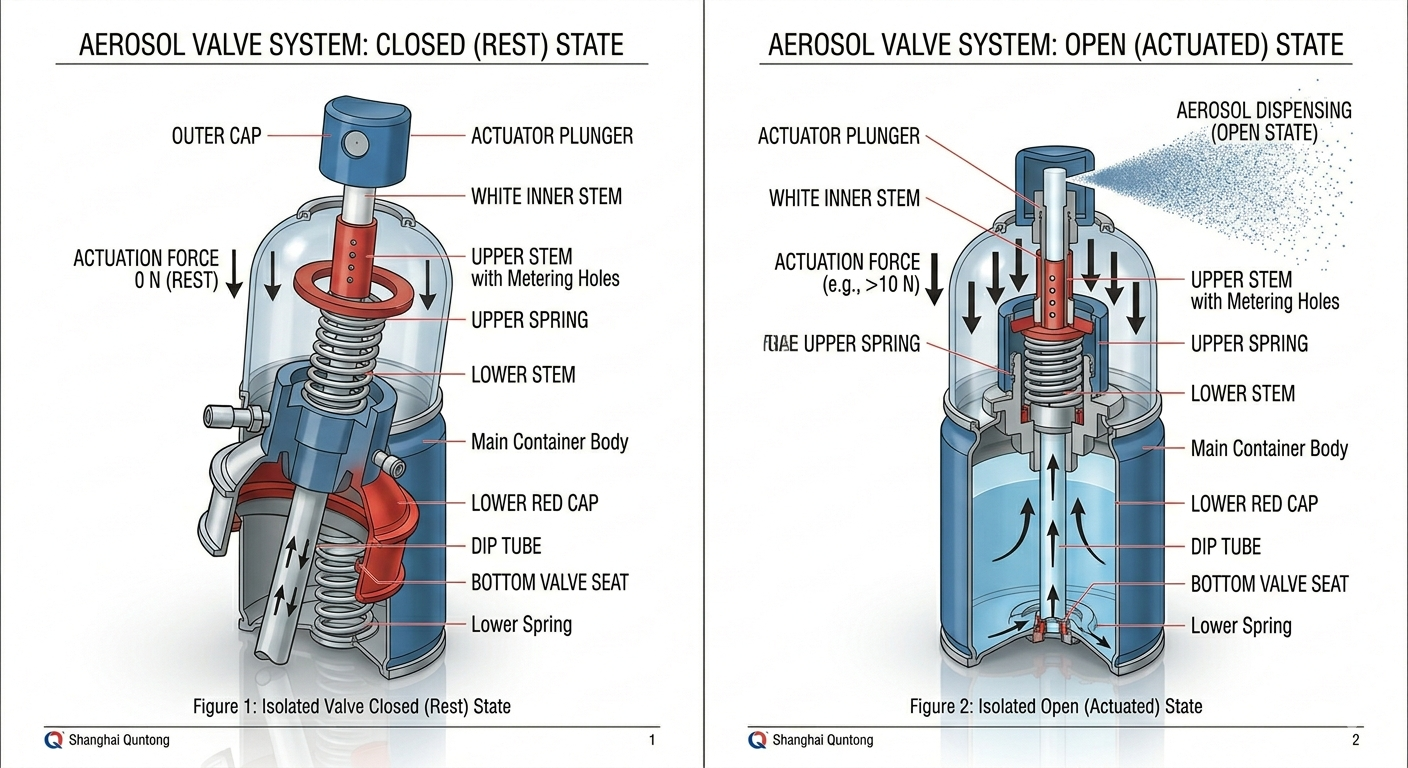

図 1: 静止状態 (閉) のエアロゾル バルブの断面構造と主要コンポーネント。
| コンポーネント | 機能と技術的役割 |
|---|---|
| 1. アクチュエーター（ボタン） | 製品を分配するためにユーザーに面する部分を押します。これには、最終出口オリフィスと、液体の流れを目的のスプレー パターン (霧化) に分割するスプレー インサートが組み込まれています。 |
| 2. ステム | アクチュエータを支持する垂直チャネル。小さな内部オリフィス (計量穴) があり、加圧された製剤がバルブ本体からステム チャネルに入ることができます。 |
| 3. アウターガスケット | バルブステムと取り付けカップの間の界面をシールする弾性エラストマーリング。バルブが閉じているときに製品や噴射剤が漏れるのを防ぎます。 |
| 4. 春 | 通常はステンレス鋼で製造されており、スプリングはステムに対して一定の上向きの力を加え、ユーザーがアクチュエーターを放した瞬間にバルブが瞬時にカチッと閉まり、再密閉されることを保証します。 |
| 5. ハウジング（弁体） | スプリングを囲み、ステムを保持する中央の部屋。特定の底部と側面の制限（ベーパータップ）を通じて製品の流量を調整します。 |
| 6. マウンティングカップ | バルブアセンブリ全体をエアゾール缶本体の縁に固定する金属ベース (ブリキまたはアルミニウムが多い)。腐食を防ぐために保護ラッカーでコーティングされることがよくあります。 |
| 7.ディップチューブ | ハウジングの底部からエアゾール缶の最底部まで延びる細いプラスチックチューブにより、液体製品濃縮物が過剰な残留物を残さずにきれいに吸い上げられます。 |
3. 段階的なメカニズム: どのように機能するのか?
エアロゾル バルブがどのように動作するかを完全に理解するには、その 2 つの主要な状態の間の遷移に注目する必要があります。 静止状態 (静的) そして 作動状態（動的） .
図 2: 動的操作 – 作動状態 (開) は、開いた流体経路とアクティブなエアロゾル吐出フローを示しています。
フェーズ 1: 休止状態 (バルブが閉じている)
エアゾール缶が棚の上に放置されていると、内部のステンレス鋼のバネがステムをしっかりと上に押し上げます。この動作により、ステムのショルダーがエラストマー製の外側ガスケットにしっかりと押し付けられます。重要なのは、ステムの側面に開けられた小さな計量穴 (オリフィス) が、ガスケットの固体本体の完全に上に配置されるか、完全にブロックされることです。入口穴は下部加圧チャンバーから密閉されているため、製剤が漏れることはありません。容器は完全に気密で漏れのない状態を保ちます。
フェーズ 2: 作動 (バルブを開く)
ユーザーがアクチュエーター ボタンに下向きの圧力を加えると、内部バネの反力に打ち勝ちます。ステムはハウジングチャンバー内に下向きに移動します。この物理的な変位により、ステムの計量オリフィスがガスケット ラインの下に移動し、加圧されたバルブ ハウジングの内側に直接露出します。
流れの力学: 瞬間的に、高圧環境により液体製品がディップチューブを通ってバルブハウジングに入り、新たに露出したステムオリフィスを通って中空ステムの中心まで押し上げられます。次に、それはアクチュエータチャンバーに突入し、そこで微細なノズルオリフィスを通って外気に押し出されます。
フェーズ 3: 霧化と終了
製品がアクチュエータのオリフィスを出て大気圧になると、溶解した液化ガス推進剤が急速に膨張し、真の気体状態にフラッシュします。この激しい膨張により、液体製品の流れが何百万もの微細な液滴に粉砕され、ノズル プロファイルの設計に応じて、完璧で均一なエアロゾル ミストまたは泡が生成されます。
4. 連続バルブと定量バルブ
工業用バルブのメーカーは、必要な用途に応じて、次の 2 つの異なる方法で製品を排出するシステムを設計します。
- 連続スプレーバルブ: これらは最も一般的なバリエーションです。アクチュエーターが押し下げられている限り、製品は中断されることなくスプレーされます。これらは、ルームフレッシュナー、スプレーペイント、ボディスプレーなどの製品に広く好まれています。
- 定量投与バルブ: 主に医療用吸入器 (喘息吸入器など) や高級香水ディスペンサーで使用されます。これらのバルブは、事前に測定された正確な量の製剤 (50 または 100 マイクロリットルなど) を分離する特殊な内部チャンバーを備えています。押すと、その正確な量だけが分配され、バルブが完全に解放されてリセットされるまで、それ以上は逃げることができません。
5. バルブのカスタマイズの重要性
「万能の」エアロゾル バルブなどというものはありません。化学配合物の粘度、表面張力、噴射剤の選択は、最適なバルブ仕様を大きく左右します。たとえば、水ベースの配合物は、アルコールベースまたはオイルベースの化合物と比較して、まったく異なるオリフィス寸法と内部蒸気タップを必要とします。さらに、化学的適合性を保証し、時間の経過による材料の膨張や劣化を防ぐために、ガスケット用のエラストマー材料の選択を慎重に評価する必要があります。
で 上海量通スプレー包装材料有限公司 、当社は、厳格な国際基準を満たすように設計された高性能エアロゾル バルブ アセンブリのカスタマイズと製造を専門としています。オリフィスの直径を調整し、特殊なスプリング張力を選択し、堅牢なコンポーネントを利用することで、お客様の製品が最初のスプレーから最後のスプレーまで、最適化されたスプレー パターン、一貫した保存期間、完璧な信頼性を保証します。
